Elsystem Elfel 220

[lillreijo]

Har ett problem när jag kopplar in 220 till husbilen. Normalt så tänds en symbol i panelen och aldepanelen som visar att du är ansluten till 220 och nu tänds de inte. Har 220 i uttagen och spisens elplatta fungerar i husbilen och har även mätt på ingången till batteriladdaren och där finns ingen 220. Någon som har något tips på var mäta eller undersöka
Mvh
Reijo



[Herbet]

Har du kollat att säkringarna inte har löst ut till 230V.
Kolla även eventuell jordfelsbrytare.
Att det finns 230V i uttagen och ugnen kan bero på att du har en inverter med ett prioriteringsrelä.



[lillreijo]

Har du kollat att säkringarna inte har löst ut till 230V.
Kolla även eventuell jordfelsbrytare.
Att det finns 230V i uttagen och ugnen kan bero på att du har en inverter med ett prioriteringsrelä.

Hej har kollat säkringarna och de är ok och invertern är avstängd och jordfelsbrytaren är ok. Elplatta på spisen fungerar på 220 men inte kylskåpet. Det är panelen och alde:s och kylskåpet som inte verkar på 220 i övrigt fungerar de



[Håkan]

Eftersom det verkar vara Kyl, värme och laddare som inte fungerar och att du har inverter så finns det troligen något löst prioriteringsrelä till inverter.
Här finns lite förklaringar vad ett prioriteringsrelä är:

Inverter fast installation

Mina kunskaper i el är begränsad, så jag ställer en fråga här med förhoppning att jag skall lära mig lite. Funderar på en i inverter med ren sinus. Kan man koppla invertern på ordinarie 220V systemet i bilen? Dvs när man står på stolpe så tar men strömmen där, eller från invertern när man...

www.husbilsklubben.se



[lillreijo]

Eftersom det verkar vara Kyl, värme och laddare som inte fungerar och att du har inverter så finns det troligen något löst prioriteringsrelä till inverter.
Här finns lite förklaringar vad ett prioriteringsrelä är:

Inverter fast installation

Mina kunskaper i el är begränsad, så jag ställer en fråga här med förhoppning att jag skall lära mig lite. Funderar på en i inverter med ren sinus. Kan man koppla invertern på ordinarie 220V systemet i bilen? Dvs när man står på stolpe så tar men strömmen där, eller från invertern när man...

www.husbilsklubben.se

Tackar
Slå undersöka vidare imorgon när det blir ljust



[Håkan]

Ta gärna lite bilder på installationen samt ange fabrikat och typ på inverter så blir det enklare att hjälpa till med råd.



[lillreijo]

Ta gärna lite bilder på installationen samt ange fabrikat och typ på inverter så blir det enklare att hjälpa till med råd.

Hej Håkan

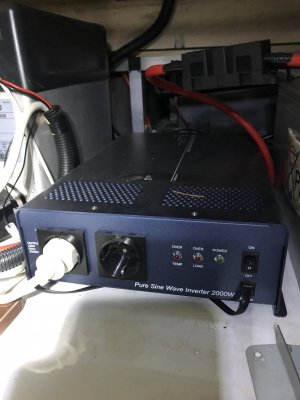

Tog en bild på den. Vi har aldrig använt invertern.



[Håkan]

Ser du något fabrikat på inverter? Kan du se om det ser ut som det går in någon 230 sladd i bak på inverter?



[lillreijo]

Ser du något fabrikat på inverter? Kan du se om det ser ut som det går in någon 230 sladd i bak på inverter?

Hej Håkan

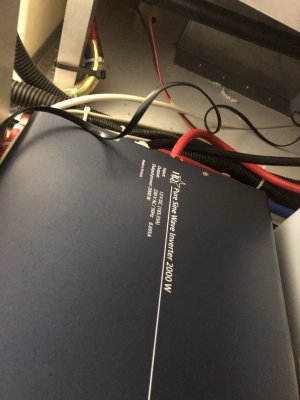

Det går två grova kablar direkt (röd och svart) från batteriet till baksidan av invertern och på framsidan går det även in en mindre kabel där det står remote. Ursäkta fotovinkeln



[Håkan]

Då har du inget inbyggt prioriteringsrelä. Försök följa den vita 230 kabeln på framsidan så kommer du att hitta en box som innehåller prioriteringsrelä. Det är mycket troligt att du har problemet i denna box eller att det sitter säkring där som löst ut. Den andra klena kabeln går till någon fjärrstartsknapp som sitter monterat mer lätt åtkomlig än invertern.



[lillreijo]

Då har du inget inbyggt prioriteringsrelä. Försök följa den vita 230 kabeln på framsidan så kommer du att hitta en box som innehåller prioriteringsrelä. Det är mycket troligt att du har problemet i denna box eller att det sitter säkring där som löst ut. Den andra klena kabeln går till någon fjärrstartsknapp som sitter monterat mer lätt åtkomlig än invertern.

Kanon. Ska krypa in o följa den kabeln imorgon när jag ser något. En fråga om det är en säkring eller något annat problem med boxen kan det orsaka att jag inte får upp symbolerna för el i panel och alde när jag har 230 i vägguttagen i bilen
Mvh
Reijo



[Håkan]

Symbolerna i elpanel och alde kommer från batteriladdaren så det är därför du inte ser dem.



[lillreijo]

Symbolerna i elpanel och alde kommer från batteriladdaren så det är därför du inte ser dem.



[lillreijo]

Tusen tack. Undersöker imorgon



[lillreijo]

Hej igen Håkan

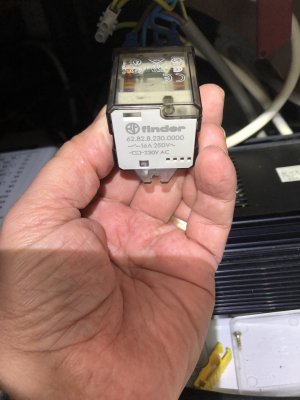

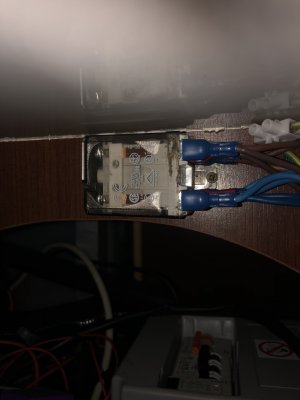

Har följt den vita kabeln och den går till en ”box” se bilderna. Hittar ingen säkring. Kan det vara denna box som är trasig ?



[lillreijo]

Hej igen Håkan
Har följt den vita kabeln och den går till en ”box” se bilderna. Hittar ingen säkring. Kan det vara denna box som är trasig ?

Relä slår till och från när jag trycker in 230 kabeln



[Kaehne4363]

Her finder du forskellige relæer i serien 62.82.8.230

Sökresultat

Sökresultat

www.conrad.se

Jeg kan ikke rigtig se hvilket et der er dit.

Men meget tyder på at det er en dobbeltpolet fejlstrøms bryder og når den klikker ved tilkobling til 230V så tyder meget på at du har en fejl et sted før eller efter relæet.

Så der er nok kun et at gøre, og der er at måle til du finder fejlen.

Desværre ved jeg ikke meget om strøm, så en anden må forklare hvordan du måler.

Edit: Her finder du en specifikation på engelsk på hele 62 serien

https://docs.rs-online.com/0e58/0900766b816bcc5f.pdf



[Håkan]

Det prioriteringsrelät ser inte bra ut så du behöver ta kontakt med någon som hanterar starkström och få det omgjort. Alternativt ta bort detta relä och kabel till inverter helt och skarva i en godkänd dosa.



[lillreijo]

Her finder du forskellige relæer i serien 62.82.8.230

Sökresultat

Sökresultat

www.conrad.se

Jeg kan ikke rigtig se hvilket et der er dit.

Men meget tyder på at det er en dobbeltpolet fejlstrøms bryder og når den klikker ved tilkobling til 230V så tyder meget på at du har en fejl et sted før eller efter relæet.

Så der er nok kun et at gøre, og der er at måle til du finder fejlen.

Desværre ved jeg ikke meget om strøm, så en anden må forklare hvordan du måler.

Edit: Her finder du en specifikation på engelsk på hele 62 serien

https://docs.rs-online.com/0e58/0900766b816bcc5f.pdf



[lillreijo]

Det prioriteringsrelät ser inte bra ut så du behöver ta kontakt med någon som hanterar starkström och få det omgjort. Alternativt ta bort detta relä och kabel till inverter helt och skarva i en godkänd dosa.

Hej Håkan
Du skriver att den inte ser bra ut ?. Reläet slår till och från när jag kopplar in 230 kabeln. Tror du att jag köpa en likadan för 200kr och testa. Har svårt att hitta en starkströms gubbe som kan husbilar
Mvh
Reijo
