El schema Citroen C25D 1989 förardel

Dalton

HBK Medlem
Inlägg
324
Kommun
Ovanåker
HBK-Nr
4839
Medlemskap
2025
Behöver ett kopplingsschema till förardelen. Problem ibland att starta. Tänker montera startknapp då tändningslåset krånglar.


pekke

HBK Medlem
Inlägg
694
Kommun
Karlstad
HBK-Nr
11047
Medlemskap
2024
Ett problem med de gamla Fiat/Citroen/Peugot är vad jag kommer ihåg att tändningslåset även hanterar strömmen till belysningen vilket gör att höga strömmar går genom tändningslåset.
Har inte elschema för Citroen, men eftersom de liknar varandra så har jag några Fiat schema från -87 - -93 i en zip-fil.


Bilagor

  • Fiat Ducato 1987-1993 Wiring Diagrams (Petrol and Diesel).zip
    9 MB · Visningar: 19

pekke

HBK Medlem
Inlägg
694
Kommun
Karlstad
HBK-Nr
11047
Medlemskap
2024
Ingen dator ? Högerklicka extrahera alla. ?
Fast jag kan lägga in dom här.


Bilagor

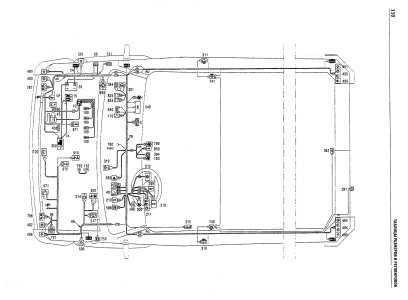

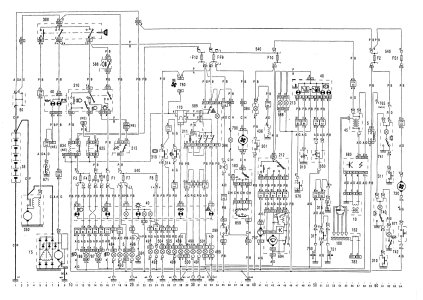

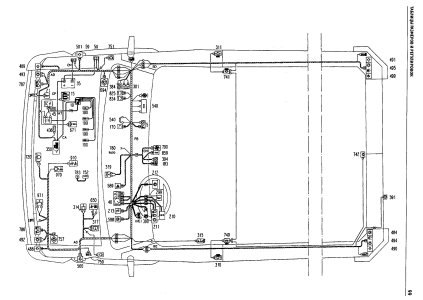

  • 1.9L Diesel 1987 on (locations).jpg
    1.9L Diesel 1987 on (locations).jpg
    753,8 KB · Visningar: 4

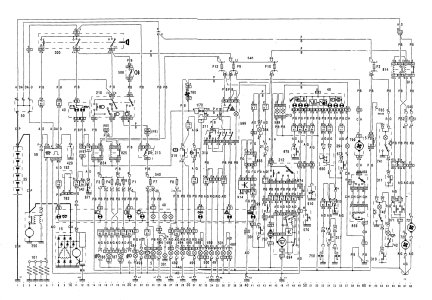

  • 1.9L Diesel 1987 on.jpg
    1.9L Diesel 1987 on.jpg
    1,3 MB · Visningar: 5
  • 1.9L Diesel 1987 on.txt
    5,6 KB · Visningar: 4

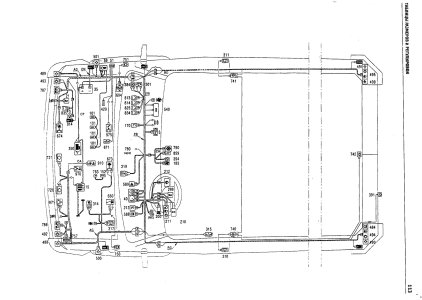

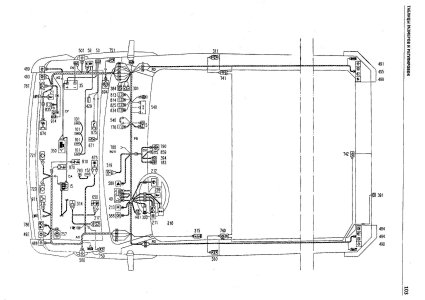

  • 1.9L Diesel 1990 to (locations).jpg
    1.9L Diesel 1990 to (locations).jpg
    737 KB · Visningar: 4

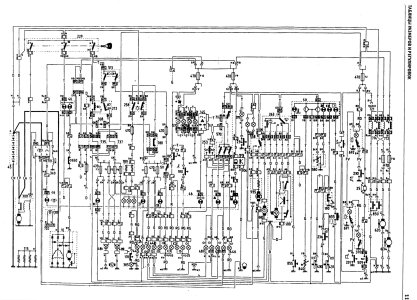

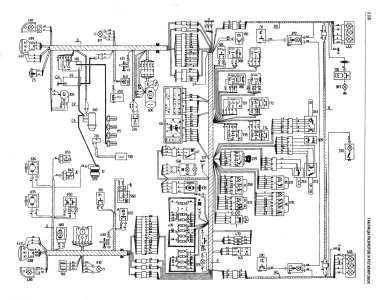

  • 1.9L Diesel 1990 to.jpg
    1.9L Diesel 1990 to.jpg
    741,7 KB · Visningar: 5
  • 1.9L Diesel 1990 to.txt
    5,3 KB · Visningar: 0

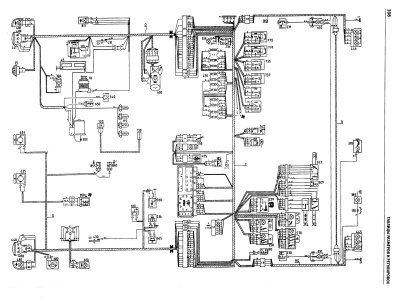

  • 2.5L Diesel  1991 on (locations).jpg
    2.5L Diesel 1991 on (locations).jpg
    566,9 KB · Visningar: 5
  • 2.5L Diesel 1991 on.txt
    3,1 KB · Visningar: 0
  • 2.5L Diesel  1993 on (locations).jpg
    2.5L Diesel 1993 on (locations).jpg
    424,5 KB · Visningar: 4

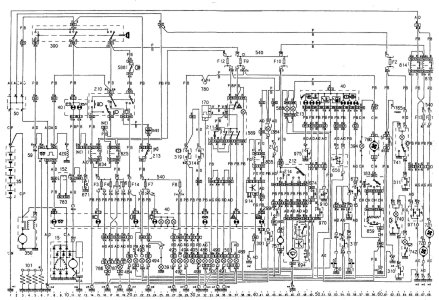

  • 2.5L Diesel  1991 on.jpg
    2.5L Diesel 1991 on.jpg
    1,3 MB · Visningar: 4

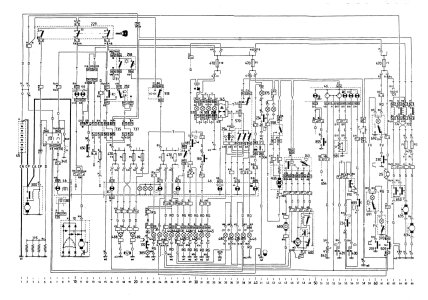

  • 2.5L Diesel  1993 on.jpg
    2.5L Diesel 1993 on.jpg
    1,3 MB · Visningar: 2
  • 2.5L Diesel 1993 on.txt
    5,1 KB · Visningar: 0
  • Petrol 1991 on (locations).jpg
    Petrol 1991 on (locations).jpg
    578,5 KB · Visningar: 2

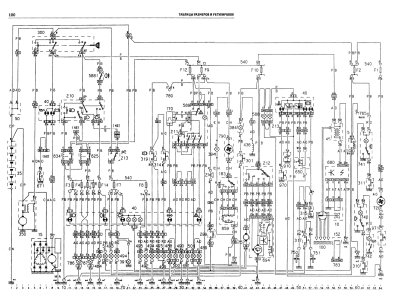

  • Petrol 1991 on.jpg
    Petrol 1991 on.jpg
    1 MB · Visningar: 2
  • Petrol 1991 on.txt
    4,7 KB · Visningar: 0
  • Petrol 1993 on (locations).jpg
    Petrol 1993 on (locations).jpg
    382,7 KB · Visningar: 2
  • Petrol 1993 on.jpg
    Petrol 1993 on.jpg
    1,1 MB · Visningar: 2
  • Petrol 1993 on.txt
    4,6 KB · Visningar: 0

Herbet

HBK Medlem
Inlägg
1.454
Kommun
Solna
HBK-Nr
16285
Medlemskap
2024
Behöver ett kopplingsschema till förardelen. Problem ibland att starta. Tänker montera startknapp då tändningslåset krånglar.
I första länken har du ett elschema på tändningen och en massa annat matnyttigt.

Det kan även vara problem med överhettad kontakt och kablar till tändlåset. Kontakten och kablarna blir brända.





Toppen
