Generell fråga Ritningar/Scheman

[Nordstrom]

Hej,
Jag har letat som en galning på forumet, på nätet och även biblioteket.

Men det finns inte elschema, konstruktionsritning osv för min husbil, eller?
Adria Matrix Supreme 687SLT...

Det hade varit trevligt att veta hur man tar sig in i dubbelgolvet, vad som är monterat i form av elprylar och var kablar kan tänkas gå så man kan koppla in sig lite lättare....
Blir som en aning moment 22 nu när jag vill piffa till den. Vågar inte sätta borren/kofoten var som helst.

/Nordis



[Kaehne4363]

Det er nok ikke billeder som disse du mangler?



[Nordstrom]

Osäker på vad den första skall visa?

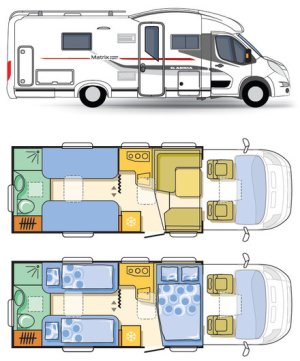

Den andra är översiktlig men det jag letade var mer konstruktionsritning så att säga.



[Kaehne4363]

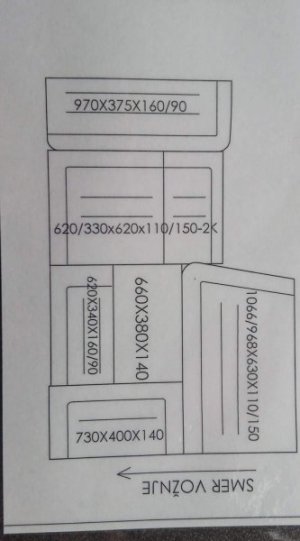

jeg tror at den 1. er en anvisning på opredning på spisepladsen



[Nordstrom]

Jaaaa, så är det. Hur dynorna ska ligga för att bädda ner.



[Peter & Lorella]

Försökte också hitta elschema med dragning till vår husbil.
Men fick konstatera att det inte riktigt finns några.
Byggaren var inte intresserad av att delge dem.
De bygger efter en anvisning på fabriken, men den verkliga dragningen skiljer tydligen mellan vem i personalen som verkligen gjorde installationen.
Varje husbil är kanske unik...



[Nordstrom]

Det är synd. För det är lite svårt att veta vad som går vart.



[Nordstrom]

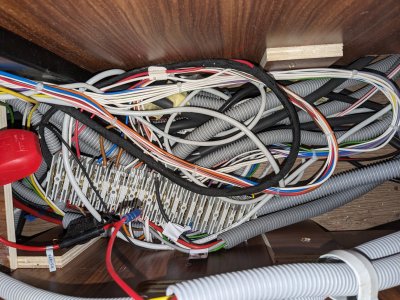

Speciellt hade det varit intressant att se var i bilen dessa "bör" gå/komma ut.



[PeterK]

Speciellt hade det varit intressant att se var i bilen dessa "bör" gå/komma ut.Visa bilaga 229766

Leta i överskåpen, bakom "väggskivor som du måste skruva ur. Eller ring en återförsäljare för ditt märke, de vet.



[Per o Anne]

Speciellt hade det varit intressant att se var i bilen dessa "bör" gå/komma ut.Visa bilaga 229766

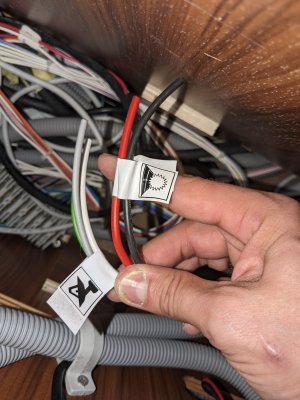

Röd och Svart ser ut att gå till solpanel om klisterlappen stämmer. De andra till parabol. Som sagts kolla i överskåpen.



[Nordstrom]

Röd och Svart ser ut att gå till solpanel om klisterlappen stämmer. De andra till parabol. Som sagts kolla i överskåpen.

Jo, ja, men det finns varken solpanel eller parabol monterat, då hade det varit lättare...

Planen var att sätta dit en solcell på taket. Om det då finns fördraget något så blir det smidigare... Kan fästa de lite grövre 6mm² och dra igenom med hjälp av de andra.



[Stonevalley]

Speciellt hade det varit intressant att se var i bilen dessa "bör" gå/komma ut



[Stonevalley]

Kolla på din EBL vilken kontakt som är till solcellerna brukar vara fördragna kablar dit går nog kablarna .EBL brukar man kunna ladda ner instruktionen.
