Regulator igen

[lenmar]

Hur koppla nedan regulator till elcentralen Nordelettronica NE237? Kan jag använda denna regulator att koppla direkt till elcentralen? Inte direkt till batterierna. Är Loads kablarna avsedda för bodelsbatteriet?
Lennart



[Knut]

Sv: Regulator igen

Det påstås opp til 20% mer effekt med mppt i forhold til pwm fra samme panel. Det en oppnår i tillegg med seriekobling er ladning ved mindre lys, selv denne effektøkningen kan være kompensert mppt om den også har step up ved lav spenning inn.

Eller sagt på en helt annen måte, pwm lader med strøm i A fra panelet mppt lader med effekt i W. Begge deler er maks verdi for ladning, så en må trekke fra litt tap i regulator og kabler.



[Kennet & Cecilia]

Sv: Regulator igen

Hej. Har en mastervolt 25 regulator kopplad till batteriet. Den laddar som den ska och visar rätt Volt på Schaudt panelen men ger felvisning på Am och % av batteriet. Någon som vet om man kan koppla den till EBL 101/Kennet



[JanB]

Sv: Regulator igen

Du kan seriekoppla panelerna, se bara till att regulatorn tål den spänning panelerna ger tillsammans.



[lenmar]

Sv: Regulator igen

Hej igen
Nu har verkstaden kopplat in en ny MPPT regulator. De har dragit två sladdar från regulatorn och på vägen till elcentralen så har de splittrat +sladden till de 2 ingångarna på elcentralen, se nedan JP7.
Är detta rätt?
Lennart
Husbilsklubben.se - FRITID PÅ HJUL -



[F.d. 58689]

Sv: Regulator igen

Käns skumt... Har de kopplat båda batterierna till samma utgång från regulatorn?



[EPersson]

Sv: Regulator igen

Hej igen
Nu har verkstaden kopplat in en ny MPPT regulator. De har dragit två sladdar från regulatorn och på vägen till elcentralen så har de splittrat +sladden till de 2 ingångarna på elcentralen, se nedan JP7.
Är detta rätt?
Lennart
Husbilsklubben.se - FRITID PÅ HJUL -

Om det är så innebär det ju att båda batterierna är ihopkopplade. Helt fel!
Edit: Det kan ju i och försog finnas något som bryter internt men det är nog inte troligt.



[lenmar]

Sv: Regulator igen

Käns skumt... Har de kopplat båda batterierna till samma utgång från regulatorn?

Vet inte, vad jag ser är hur de kopplat från regulatorn till elcentralen
Lennart

Enligt Adria så laddas först bodelsbatteriet när det är fullt så laddas startbatteriet. Detta styrs av elcentralen.



[lenmar]

Sv: Regulator igen

Om det är så innebär det ju att båda batterierna är ihopkopplade. Helt fel!
Edit: Det kan ju i och försog finnas något som bryter internt men det är nog inte troligt.

Vad kan detta få för konsekvenser.
Lennart



[F.d. 58689]

Sv: Regulator igen

Ta bilder på hur det är kopplat



[EPersson]

Sv: Regulator igen

Vad kan detta få för konsekvenser.
Lennart

Om det är så att bodels o startbatteriet är ihopkopplat vid regulatorn så kommer du att förbruka från startbatteriet när du "campar". Det finns även risk för överbelastning av kablaget om det inte är avsäkrat rätt.



[lenmar]

Sv: Regulator igen

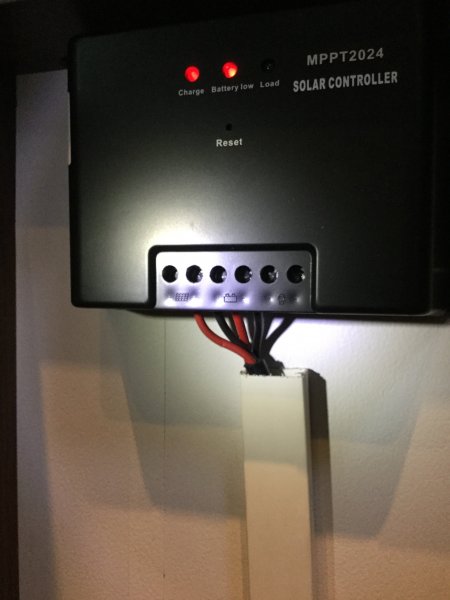

Regulatorn



[lenmar]

Sv: Regulator igen

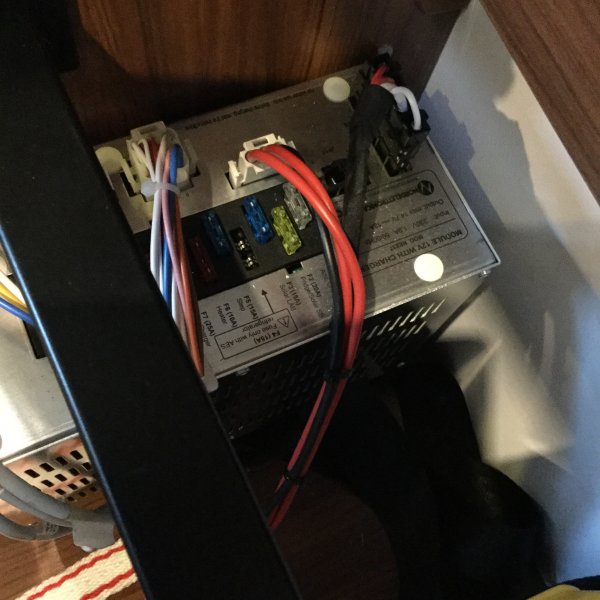

Elcentralen



[EPersson]

Sv: Regulator igen

Det måste sitta ngn skarv på vägen?
Svårt att se men det är ju definitivt två röda som går in på J7 plus.
Men på regulatorn bara en röd plus?



[lenmar]

Sv: Regulator igen

Stämmer, en sladd från regulatorn som de sedan på vägen ha skarvat till 2 sladdar till elcentralen
Lennart



[EPersson]

Sv: Regulator igen

Det kan aldrig vara rätt. Har du något att mäta med? Voltmeter?



[lenmar]

Sv: Regulator igen

Voltmeter finns. Hur ska jag mäta?
Lennart



[lenmar]

Sv: Regulator igen

Ska det vara en regulator som det går att dra 2 separata + kablar ifrån?
Lennart



[F.d. 58689]

Sv: Regulator igen

Ja, regulatorn måste ha två utgångar för batterier



[F.d. 58689]

Sv: Regulator igen

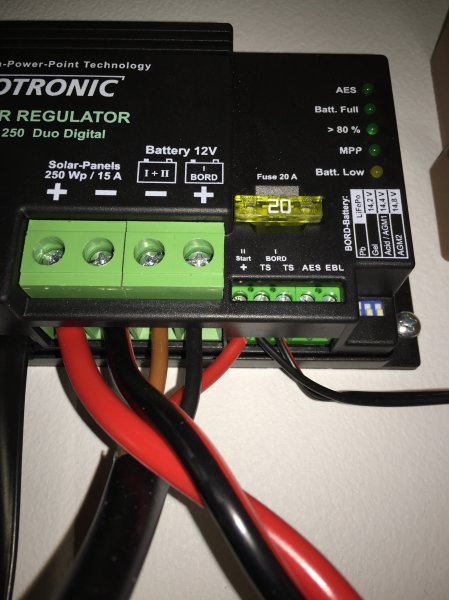

Vår regulator



[lenmar]

Sv: Regulator igen

Har du köpt din Votronic i Sverige?
Lennart
