Brytare för inverter

[Tommy Nyman]

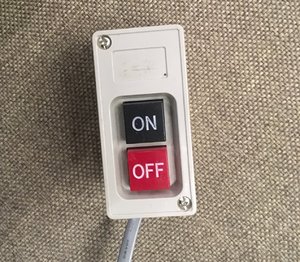

Vad tror ni att vi vi har ström genom denna brytare för att starta vår inverter?
Tänkte ersätta den med ett relä eller en mindre brytare...

https://photos.app.goo.gl/pHNcjEjydECqKGyr8



[Tommy Nyman]

Klickade på bild och läs in samma länk som länken under där det står

Rättat texten ovan:
Klickade på bildikonen för att lägga in en bild och lade där in samma länk som länken under och fattar inte vad som gick fel, hoppas på svar ändå...



[EPersson]

Det ser ut som en vanlig remote via en plattkabel med antingen RJ11 eller RJ12 i andra änden.
Den är alldeles säkert driven med klenspänning, men det kan vara lurigt att veta inkopplings principen.
Enklast är nog att öppna brytaren för att kartlägga funktionen. Är det bistabila knappar , dvs säga blir de kvar i sina nedtryckta lägen? När man vet funktionen kan man bygga något eget mindre, om du har det trångt ;-)



[Tommy Nyman]

Det ser ut som en vanlig remote via en plattkabel med antingen RJ11 eller RJ12 i andra änden.
Den är alldeles säkert driven med klenspänning, men det kan vara lurigt att veta inkopplings principen.
Enklast är nog att öppna brytaren för att kartlägga funktionen. Är det bistabila knappar , dvs säga blir de kvar i sina nedtryckta lägen? När man vet funktionen kan man bygga något eget mindre, om du har det trångt ;-)

Tackar!

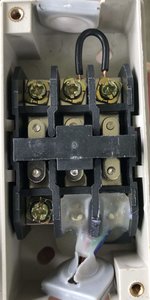

Två klena kablar på vår sin pol, den knapp man trycker in stannar kvar inne...
Ska mäta om det är 12v som går igenom, det verkar inte gå så stark ström igenom. Har planen att ersätta med ett fjärrstyrt relä som tål 6A...



[lennart44]

En inverter drar lite ström i standard-by läge. Bäst är med en trådlös fjärrkontroll så att man enkelt kan starta o stänga invertern.
En riktig installation bör vara enligt nedan:
Mycket grova kablar från en lämplig batteribank. T ex 50 kvadrat.
På plus-ledningen en kraftig huvudströmbrytare o därefter in bladsäkring som klarar minst 150 ampere (beroende på inverteras effekt).
Invertern ska monteras ventilerat eftersom den avger lite värme.



[Tommy Nyman]

En inverter drar lite ström i standard-by läge. Bäst är med en trådlös fjärrkontroll så att man enkelt kan starta o stänga invertern.
En riktig installation bör vara enligt nedan:
Mycket grova kablar från en lämplig batteribank. T ex 50 kvadrat.
På plus-ledningen en kraftig huvudströmbrytare o därefter in bladsäkring som klarar minst 150 ampere (beroende på inverteras effekt).
Invertern ska monteras ventilerat eftersom den avger lite värme.

Tack för det, vå är monterad just så men med en trådad kontroll som jag vill ersätta. Därav frågan om hur stark ström som passerar styrningen eftersom min fjärrstyrning klarar max 6A

Är enda sättet att mäta med en amperemätare? Med tanke på de tunna kablarna borde det inte vara någon större ström...



[Roger67]

6A måste räcka och bli över med råge.
Om det går 12V 6A över fjärrbrytaren betyder det att hela Invertern drar minst 6A även helt utan belastning.
Det är knappast troligt om det nu inte är en riktig bjässe till Inverter.



[F.d. 59502]

En inverter drar lite ström i standard-by läge. Bäst är med en trådlös fjärrkontroll så att man enkelt kan starta o stänga invertern.
En riktig installation bör vara enligt nedan:
Mycket grova kablar från en lämplig batteribank. T ex 50 kvadrat.
På plus-ledningen en kraftig huvudströmbrytare o därefter in bladsäkring som klarar minst 150 ampere (beroende på inverteras effekt).
Invertern ska monteras ventilerat eftersom den avger lite värme.

Sätt gärna säkringen mellan strömbrytare och batteri (nära batteriet) så skyddar man sig mot problem med brytaren också.

MVH
Hans



[EPersson]

Då är det bara en tvåtråds remote. Enbart logik signal, ytterst lite belastning på dessa klena trådar.
Skruva bort trådarna och lägg ihop dem så startar invertern. Mät spänningen om du vill, men 12V eller möjligen 5V. men sätter slanten på 12V.



[Tommy Nyman]

Då är det bara en tvåtråds remote. Enbart logik signal, ytterst lite belastning på dessa klena trådar.
Skruva bort trådarna och lägg ihop dem så startar invertern. Mät spänningen om du vill, men 12V eller möjligen 5V. men sätter slanten på 12V.

Toppen!
Min voltmätare visar på 13,5V på ena sidan vid bruten kontakt (har lifepo4).

Kan jag lägga spänning utifrån till signalkabeln eller måste den komma ut från invertern via brytaren och in till invertern?

Tänkte använda en sådan här (styrd av Telldus smarta hem) och bara lägga + in på invertern.



[Tommy Nyman]

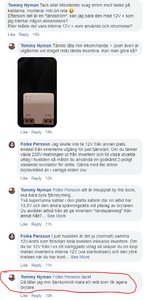

Frågan utredd i parallellspåret HBK Facebook, tack alla som bidragit även här!



[GTV6]

Tack för det, vå är monterad just så men med en trådad kontroll som jag vill ersätta. Därav frågan om hur stark ström som passerar styrningen eftersom min fjärrstyrning klarar max 6A

Är enda sättet att mäta med en amperemätare? Med tanke på de tunna kablarna borde det inte vara någon större ström...

Jag skulle bli förvånad om det är 6mA som behövs!!!

Strunta i relän, utan ta vilken liten brytare som helst.
tex denna
https://www.kjell.com/se/produkter/...mkopplare/vippstrombrytare-1-pol-on-on-p36127

eller
https://www.kjell.com/se/produkter/...e/miniatyromkopplare-1-polig-till-till-p36016



[Tommy Nyman]

Jag skulle bli förvånad om det är 6mA som behövs!!!

Strunta i relän, utan ta vilken liten brytare som helst.
tex denna
https://www.kjell.com/se/produkter/...mkopplare/vippstrombrytare-1-pol-on-on-p36127

eller
https://www.kjell.com/se/produkter/...e/miniatyromkopplare-1-polig-till-till-p36016

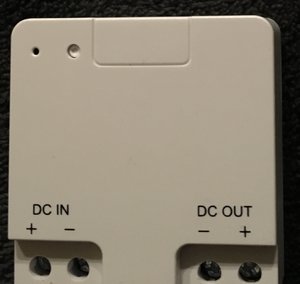

Grejen är att jag vill ha en sådan här att fjärrstyra med, den är egentligen en 12V filmer.

Kan jag köra igenom + från inverterns styrström och ta - var som helst och returnera + till invertern när den ska vara igång? Vill fortsätta med mitt smarta hem i Telldus version, har redan flera sådana här från Nexa för fjärrstyrning ...



[kenjon]

Vilken Telldus/Nexa är det?



[Tommy Nyman]

Vilken Telldus/Nexa är det?

LDR-075 — för LED 12-24V
Egentligen en Led-dimmer men den släpper igenom full spänning och max 75W vid 12V

Edit: Missade att svara på Telldus. Det är en Z-WAVE GATEWAY TELLSTICK ZNET LITE V2
Z-Wave Gateway TellStick ZNet Lite V2
