Batteri till solcell

[viggoboy]

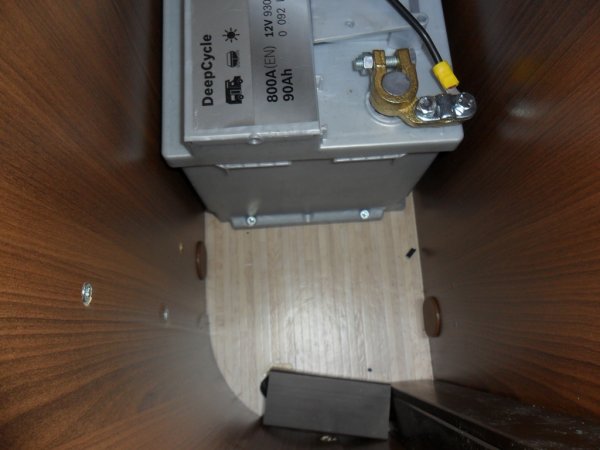

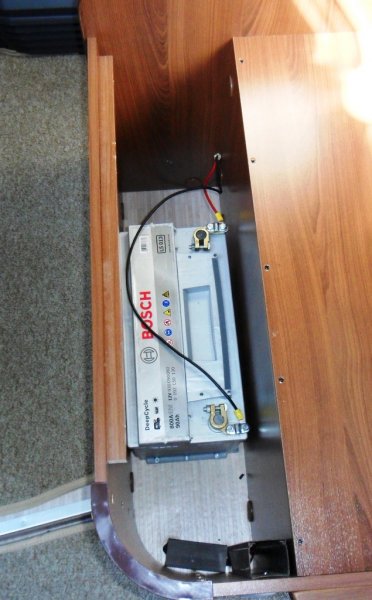

Nybliven ägare till en ny husbil. Jag beställde solceller som skulle installeras innan leverans. Batteriet har nu verkstaden placerat så här. se bilder.

Enligt min mening borde det väl förankras så att man kan ta bort det. Här har de skruvat fast batteriet direkt ner i golvet.

Sedan kabelarean. 6 mm² verkar i klenaste laget. eller?

Placeringen kunde väl vara intill väggen så man får mer utrymme sidan om.

Kommentarer!



[F.d. 55451]

Sv: Batteri till solcell

Det ser ut som en omgång slarv
När du laddar på 25 ampere är spänningsfallet ungefär 13 volt. 0,15 volt per meter.
Skruvas fast i golvet - regressrätt.



[F.d. 14324]

Sv: Batteri till solcell

Det var en ny variant att skruva fast batteriet med träskruv, (för mig i alla fall) men det kanske fungerar.

Visst har du rätt, de kunde ju ha placerat batteriet närmare väggen.

Det ser ut som det har struntat i att montera en ventilationsslang på batteriet!
Här borde den sitta.



Jag skulle inte vilja ha ett batteri installerat utan en slang som mynnar ut på utsidan av bilen! men det är jag det.
Eller sitter det en på andra sidan på batteriet som inte syns?

mvh jocke



[Claes 105]

Sv: Batteri till solcell

Hej

Är detta det enda bodelsbatteriet, eller ett ytterligare.
Är det i så fall samma typ som bodelsbatteriet.
Kabelarean kunde enl min mening va större.
Har aldrig tidigare sett denna fastsättning.
Om det är ett öppet " vått" batteri ska det absolut finnas avluftning ut, det bildas ju knallgas vid laddning, en explosiv gas.
Tycker att hela monteringen ser väldigt " amatörmässig" ut.

Detta var mina synpunkter.

Hejs
Claes 105



[JANKRO]

Sv: Batteri till solcell

Det man kan säga är nog klassikern.

"Man upphör aldrig att förundras över vad proffs kan åstakomma" .

Och tyvärr så upprepas det allt för ofta.
Det kunde kanske t.o.m. vara lämpligt med en batterilåda som räddar bilen vid ev. läckage. Och kanske en kraftig hängsäkring vid pluspolen om det blir kortis i (helst en grövre) kabeln någonstans.

M.v.h. JANKRO.



[viggoboy]

Sv: Batteri till solcell

Jag googlade på batteriet
Bosch Fritidsbatteri 12V/90Ah.
lxbxh = 353x175x190mm. Vikt 23,73kg.

-
Artikelnr: FBL5013
Lämplig till båtar, husbilar, rullstolar, hobby och fritid.

Artikelnummer: FBL5013
Antal

Fritidsbatteri 12V/90Ah. Startström 800A (EN).
Hög cykelprestanda - 300 till 400 laddningscykler vid 60% urladdningsgrad.
Korta laddningstider.
Laddning med vanliga laddare med IU-karakteristik.
Lång livslängd.
Helt underhållsfritt enl. EN.
Läckagefritt till 55 graders lutning.
lxbxh = 353x175x190mm. Vikt 23,73kg.
Polställning: plus till höger på långsidan



[Esbjörn]

Sv: Batteri till solcell

Kabelarean 6mm räcker. Regulatorn står väl inte så långt från batteriet?



[viggoboy]

Sv: Batteri till solcell

Om ni ser på den högra bilden så kan man skymta passagerarstolen (svart) längst upp. där finns det andra originalbatteriet



[F.d. 55451]

Sv: Batteri till solcell

Mina batterier laddas fron liten 70 A husbil generator, med up till ca. 60 A.
Hur liten är din motorgenerator och hur mycket tid vil du använda på full laddade batterier.
Med endast 6 qmm det er inte bra.
Fler en som jag använder 16 - 25 - 35 qmm

http://www.husbilsklubben.se/forums/posts/446374

Kalkylator för kabelarea

Om du har inverter/växelrikter (12v= till 230 ~volt) 300 watt - 35 A --- 600 watt - 70 A --- 1000 watt - 120 A.

Rekommanderer Jordkabel - Biltema - 35186 eller göra det själv - använd startkablar + Kabelskor, 10 st. - Biltema

Om det var professionellt gjort skulle också vara lite Batteripolfett - Biltema



[F.d. 8160]

Sv: Batteri till solcell

Rekommanderer Jordkabel - Biltema - 35186 eller göra det själv - använd startkablar + Kabelskor, 10 st. - Biltema

Om det var professionellt gjort skulle också vara lite Batteripolfett - Biltema

Kabelskorna där, är lödning för dom, right?
btw, Julas startkabel 16kvadrats passar inte till de där 16 kvadrats kabelskorna.



[F.d. 55451]

Sv: Batteri till solcell

Jag använder 25 qmm kabelskor för 16 - 25 qmm kabel med press i skruvstycke + Krympslangar, 15 st. - Biltema

eller
klippor klämmor på startkablar. ( egen fusk / slarv )



[viggoboy]

Sv: Batteri till solcell

Kabelskorna är för pressning.

Jag vill VARNA alla som lödar kabelskor. Övergången mellan lödningen och mjukkabeln knäcks mycket lätt när det är vibrationer som i ex en bil.
Kabelskor skall pressas med RÄTT verktyg.



[Montreal]

Sv: Batteri till solcell

Helt rätt, passande pressningstång finns att köpa på Biltema, inte allför dyr!
Skruvstycke är lika fel som lödning, tyvärr!



[F.d. 29908]

Sv: Batteri till solcell

Ett annat otyg är dom som förtennar kabeln innan dom stoppar den i hylsan för pressning, lodet "kallflyter" och formändrar sig under tryck och det uppstår övergångsresistans och glappkontakt. Kontaktpresssning är en mycket tillförlitlig metod och används tex med framgång inom flygindustri, lödning har inget att göra på sådana här prylar... Så använd rätt verktyg och metod så fungerar det utmärkt..
