Avstånd mellan batterierna

Sigor70

Sigor70

HBK Medlem
Inlägg
19
Kommun
Örebro
HBK-Nr
31637
Medlemskap
2026
Jag tänkte byta ut mitt batteri mot två nya parallellkopplade batterier då jag installerar solpaneler.
Jag vet att man ska placera batterierna så nära varann som möjligt. Men om platsen inte finns hur långt isär kan man placera batterierna och ändå få dom att synka? Är 1.5 meter helt omöjligt eller är det kabelarean som sätter begränsningen?

Om du kopplar in dem "korskopplat" (+ från ena och - från andra) så är inte avståndet mellan batterierna något problem. Däremot behöver du ha lite koll på hur långt det är till stora strömförbrukare, och en höjning av kabelarean dit kan behövas.

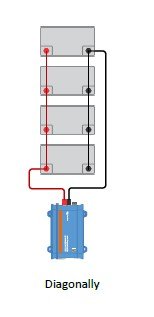

Det går alldeles utmärkt att sätta batterierna en bra bit från varandra. Vad man skall tänka på är att i så fall göra en s.k. diagonalkoppling för att båda batterierna skall få samma laddning och belastas med samma ström. Använd grova kablar. Ju grövre dess bättre.
Skärmbild 2021-05-06 085841.jpg
MVH
Hans

Om jag fattat rätt så ska det alltså fungera om man diagonalkopplar laddningen från både solpanel och 220 volts laddaren. Och lämpligast är att använda en 35mm2 kabel mellan batterierna.
En av kablarna från solpanelen kommer bli 1.5 meter längre än den andra när du diagonalkopplar. Är det något som kommer märkas eller är det en försumbar skillnad?
Ska också kolla arean på "storförbrukarna"

Sigor70 skrev:
Jag tänkte byta ut mitt batteri mot två nya parallellkopplade batterier då jag installerar solpaneler.
Jag vet att man ska placera batterierna så nära varann som möjligt. Men om platsen inte finns hur långt isär kan man placera batterierna och ändå få dom att synka? Är 1.5 meter helt omöjligt eller är det kabelarean som sätter begränsningen?
Klicka för att förstora...
Om du har stort strömuttag i form av inverter, kaffekokare, hårtork, spottlightlampor, tjockTV mm behöver du diagonalkoppla batterierna. Avståndet mellan batterierna bestäms av hur tjock kabel du har.

Om du har litet strömuttag till LED-TV, LED-lampor, mobilladdning mm räcker det med att parallell-koppla rakt av. Vi förbrukar ca 10-20% av batterikapaciteten/dygn och har haft samma batterier i 13 år. 100W solpanel.

Jag skall till battericentralen i morgon och djupkolla dem för att få en prognos hur många år de har kvar. Det kostar ändå några tusenlappar att köpa nya.

Sigor70 skrev:
Om jag fattat rätt så ska det alltså fungera om man diagonalkopplar laddningen från både solpanel och 220 volts laddaren. Och lämpligast är att använda en 35mm2 kabel mellan batterierna.
En av kablarna från solpanelen kommer bli 1.5 meter längre än den andra när du diagonalkopplar. Är det något som kommer märkas eller är det en försumbar skillnad?
Ska också kolla arean på "storförbrukarna"
Klicka för att förstora...
Du har fattat rätt och den extra längden en av anslutningarna får spelar ingen roll. Den grova kabeln är den som kopplar samman batterierna. Kabeln från solcellsregulatorn dimensioneras som i instruktionen till regulatorn baserat på summan av kabellängden i plus och minusledare, sannolikt 6 eller 10 kvmm.

MVH
Hans

Gunillas Kenth skrev:
Om du har litet strömuttag till LED-TV, LED-lampor, mobilladdning mm räcker det med att parallell-koppla rakt av. Vi förbrukar ca 10-20% av batterikapaciteten/dygn och har haft samma batterier i 13 år. 100W solpanel.
Klicka för att förstora...
Jag kan inte se någon anledning till att INTE diagonalkoppla. Det blir ju märkbar obalans vid laddning, eftersom det oftast handlar om större ström.

Har haft parallellkopplade batterier som står bredvid varandra med korta kablar. Inga problem alls, fungerat i flera år.

Om man INTE diagonalkopplar får man obalans både vid laddning och urladdning, oavsett hur hög/låg strömmen är.

Ledningarna mellan batterierna fungerar som strypventiler för strömmen.

Om man då inte diagonalkopplar hamnar 2 st ledningsmotstånd i serie med batteriet "längst bort". Motståndet i dessa kablar är i samma härad som batteriets inre motstånd, därför begränsas strömmen till batteriet "längst bort".

Om man däremot diagonalkopplar blir motståndet i kablarna lika i båda "grenarna".

Man bör ändå använda kablar på minst 25 mm2

Sigor70 skrev:
Då är det bara beställa batterier och grova kablar och köra igång
Jag tackar för alla svar!
Klicka för att förstora...
Ett tips: Jag tittade på priser på grova kablar och av en händelse jämförde jag med en sats startkablar på BT. Det blev billigare att köpa startkablar som finns med olika grovlek på kabel och dessutom mjukare och böjbara.

Per & Carina skrev:
Ett tips: Jag tittade på priser på grova kablar och av en händelse jämförde jag med en sats startkablar på BT. Det blev billigare att köpa startkablar som finns med olika grovlek på kabel och dessutom mjukare och böjbara.
Klicka för att förstora...

Se bara upp med kvaliteten, många billigare startkablar har aluminiumledare, ibland förkopprade så att det inte går att se att det är aluminium.

skalman52 skrev:
Det går alldeles utmärkt att sätta batterierna en bra bit från varandra. Vad man skall tänka på är att i så fall göra en s.k. diagonalkoppling för att båda batterierna skall få samma laddning och belastas med samma ström. Använd grova kablar. Ju grövre dess bättre.
Visa bilaga 209737
MVH
Hans
Klicka för att förstora...
Om man antar att blåa burken i bilden är en laddare, hur bör då lasterna bäst anslutas? På samma diagonal eller på den motsatta (alltså till plus på övre batteriet och minus på det nedre)?
