Trasig laddare i EBL 99 G, ersätta med extern inkopplad i EBL

[JaRu]

Hej

Nu alla som vet Hur EBL 99G fungerar, den interna laddaren är död , ( vet någon hur den lagas är jag tacksam ) , funderar på att koppla in en extern Victron Energy Blue smart 12/20 som ersättning med kablar direkt i EBL 99en, då får jag även möjlighet till flera batterival, det är ju bra.

Jag är inte helt obekant med elektronik o komponenter, men frågan är lite grann är det någon bland alla medlemmar som har gjort det?

Skulle ju även vilja att 220v indikeringen fungerar på panelen ( IT994 ), det finns ju en ingång på framsidan på panelen för extern laddare men jag gillar inte de klena anslutningarna + att då kommer strömmen in på fel sida så då har inte 220v indikeringen en chans att ge någon signal.

Kan tillägga att det finns solpanel ansluten till EBL 99

Väldigt tacksam för svar

Mvh
JaRu

​



[PeterK]

Du kan enbart ta ur säkringen för den interna laddaren i EBL99/119,
(första säkringen till vänster 20A)
behåll 230V ansluten till EBL, då ska indikering fungera, det gör min iallafall. Jag använder sällan den inbyggda laddaren i mitt EBL119, utan har installerat en Victron IP22 som är ansluten direkt mot bobatteriet, men jag kan ladda den gamla vägen samtidigt genom att sätta i säkringen i ebl igen.



[JaRu]

Men då har du en fungerande laddare i EBL, det har inte jag, indikeringen kommer till IT 994 som en 12v signal från en utgång på laddarkortet.
Det är ett av problemen kan jag bara få dit en annan laddare som kan "lura" utgången , lite så tänkte jag.
Men tack för ditt svar iaf.



[sandstroem]

En lösning skulle kunna vara att använda ett relä med 230V spole för att ge 12V till ingången på huvudkortet.
Hälsningar
Peter



[JaRu]

Hej Peter
Jag har funderat på samma lösning faktisk och jag hittar ingen annan info än att det ska vara +12 på den pinnen som går till IT994 panelen för att mains led ska tända sig, har du eller någon annan en avvikande info?



[sandstroem]

Hej Peter
Jag har funderat på samma lösning faktisk och jag hittar ingen annan info än att det ska vara +12 på den pinnen som går till IT994 panelen för att mains led ska tända sig, har du eller någon annan en avvikande info?

Jag har inte mätt men kan inte tro annat. Men du kan ställa frågan till Develec som reparerar dessa ebl'er: Develec AB

Hälsningar
Peter



[Tompan60]

Jag har inte mätt men kan inte tro annat. Men du kan ställa frågan till Develec som reparerar dessa ebl'er: Develec AB

Hälsningar
Peter

Skriv till udo Lang på schaudt på engelska så får du bra svar



[JaRu]

Hej

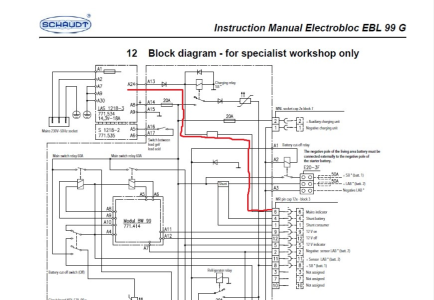

Jag tror nog att jag hittade svaret, laddaren las1218-3 , ger spänning ut till reläet som drar vid laddning, manövern går vidare till utgången stift 6 block 3, går sedan vidare till stift 7 på IT 994.
Reläet har 12v spole, så det säger ju att det är 12v som går vidare.

Synpunkter tack



[sandstroem]

Hej

Jag tror nog att jag hittade svaret, laddaren las1218-3 , ger spänning ut till reläet som drar vid laddning, manövern går vidare till utgången stift 6 block 3, går sedan vidare till stift 7 på IT 994.
Reläet har 12v spole, så det säger ju att det är 12v som går vidare.

Synpunkter tack

Japp, huvudet på spiken. Och eftersom "vanliga" laddare inte har någon galvaniskt frånskild signalutgång som las 1218-3 har så blir ju ett relä med 230V spole som sedan lägger 12V från valfri källa till ingång A13 på huvudkortet en utmärkt lösning. Då drar ju reläet och indikering visas på panelen precis som i orginal.
Hälsningar
Peter



[JaRu]

Tack för återkoppling, då kan man välja vilken laddare man vill o koppla ur den interna, den ställer till problem för många. Men ändå så indikerar lampan som den ska.Kopplade in laddaren på " huvud kortet", så laddar allt som original.



[PeterK]

Tack för återkoppling, då kan man välja vilken laddare man vill o koppla ur den interna, den ställer till problem för många. Men ändå så indikerar lampan som den ska.Kopplade in laddaren på " huvud kortet", så laddar allt som original.

Fick du även laddning till startbatteriet?



[JaRu]

Jepp, strömmen går ju samma väg som originalet, bara det att laddaren är ersatt med en annan. Samma fördelning mellan batterierna.



[PeterK]

Jepp, strömmen går ju samma väg som originalet, bara det att laddaren är ersatt med en annan. Samma fördelning mellan batterierna.

Kanon, snyggt jobbat



[JaRu]

Nöjd själv.
Men säkert någon som tycker man är knasig.
Allt original sparade jag kvar på plats.



[sandstroem]

Nöjd själv.
Men säkert någon som tycker man är knasig.
Allt original sparade jag kvar på plats.

Jag gör nog på liknande sätt, det vore skönt att slippa ha 230V till EBL över huvud taget.
Hälsningar
Peter



[JaRu]

Jag har 220v till EBL, relät behöver det, kopplade på en utgång från inkommande på EBL, då har jag anslutnings möjlighet för extern laddare där.



[sandstroem]

Jag har 220v till EBL, relät behöver det, kopplade på en utgång från inkommande på EBL, då har jag anslutnings möjlighet för extern laddare där.

Jo jag såg det men man kan ju likväl lägga reläet utanför EBL
Hälsningar
Peter



[JaRu]

Jepp, det gör man som man vill med, varför jag lade allt inne i lådan är att då blir det som det var från början, ingen sladd in i EBL= ingen laddning.

Jan



[Wizard]

"Nu alla som vet Hur EBL 99G fungerar, den interna laddaren är död , ( vet någon hur den lagas är jag tacksam ) Nu alla som vet Hur EBL 99G fungerar, den interna laddaren är död , ( vet någon hur den lagas är jag tacksam ) "
Har du kollar glasrörssäkringen (A1)längst uppe till vänster?



[JaRu]

Jepp, det första jag gjorde, typ.
Den är hel.
Har den gått så är det ofta nått allvarligt, bara byta den kan ställa till det ordentligt.
