Snabbkoppling vatten

[PeterK]

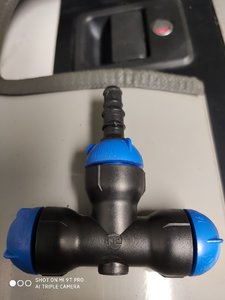

Jagg har fått droppläckage i denna koppling.
Är det någon som VET hur den fungerar, hur får jag isär den?



[Stefan59]

Tryck in den blåa ringen samtidigt så dra ur slangen



[F.d. 58788]

Samma lösning på de flesta pneumatiska anslutningarna inom industrin.
Precis som Stefan59 skriver, tryck in den blå ringen och dra ur slangen urkopplingen. Se till att systemet är trycklsöt först. Med tryck på kan det vara svårt eller hart när omöjligt att få kopplingen att släppa trots att du trycker in ringen.



[PeterK]

Det går att vrida den blå ringen ett kvarts varv, med ett click i ena läget,
det går inte att trycka in den i något läge.



[F.d. 59113]

Det ser ju inte ut som typ john guestkopplingar. Där trycker man in en hylsa för att frigöra slangen-
Du har nån annan typ och är kanske på rätt spår- Testa att vrida och dra samtidigt-
j



[PeterK]

Jag har letat på John Guest, DMfit och Whale, men hittar inte denna modell.
Kanske ringen skall bort bakåt, och att man då kan trycka in "John Guest hylsan".
Har försökt med våld, men kopplingen verkar väldigt stryktålig,
sitter i min Hymer från 2005.



[ericssonc52]

klipp av slangarna gå in på en rörfirma och köp en t-koppling och 3 slangklämmor problemet är borta



[PeterK]

klipp av slangarna gå in på en rörfirma och köp en t-koppling och 3 slangklämmor problemet är borta

Jag vill helst få bort kopplingen utan att skada slangarna, och ersätta den med en liknande.

Denna typ av slang låter sig inte träs på en T-koppling, de är inte flexibla.



[Ingrid o Pålle]

Varför inte fråga någon på en verkstad som servar "ditt" husbilsfabrikat?

Pålle



[Golfbil]

Tryck in ringen och slangen samtidigt. Sedan drar du ut slangen. Normal så räcker det inte att bara trycka in ringen Borde funka.(?)



[Master XL]

Kan det vara Reich kopplingssystem Campout?



[PeterK]

Tryck in ringen och slangen samtidigt. Sedan drar du ut slangen. Normal så räcker det inte att bara trycka in ringen Borde funka.(?)

På bilden ser det kanske ut som att ringarna skulle gå att trycka in,
men spelet mellan de blå ringarna och kopplingshuset uppstår när jag lyckas dra ner kopplingen med stor kraft för fotografering, kopplingen sitter normalt "osynlig" uppe under golvet, och inget spel finns, de går alltså inte att trycka in de blå ringarna, de ligger dikt mot kopplingshuset.

Jag får kolla med Hymercenter i Örebro, ifall de VET.



[PeterK]

Kan det vara Reich kopplingssystem Campout?

Japp dessa är det jag har, tack



[F.d. 58788]

Denna var för mig ny. När du löst gåtan får du gärna återkoppla så jag får lära mig något nytt!

Med vänlig hälsning,!
// Niklas



[PeterK]

Kan det vara Reich kopplingssystem Campout?

Just denna modell verkar ha utgått, de har iallafall inga i lager på webben.



[Ingrid o Pålle]

Vad är det för rördimenson?

Är det 12 mm kan närmaste Kama-återförsäljare hjälpa dig.

Är det 15 mm kan närmaste Biltema-butik hjälpa dig. (De har även övergångar till 10 mm.)

Är det någon annan dimension, krävs det en del googlande.

Pålle



[PeterK]

Gjorde ett nytt försök idag och fick bort kopplingen.

Den är märkt 14mm, var finner jag en sådan?



[Michael Johansson]

Jag hittade denna på ebay men tyvärr bara i fempack:

Pneumatik IQS Standard T - Steckverbinder Steckanschluss, alle Größen | eBay.de

(Direkte Verbuchung FiBu). Vielen Dank! Alle technischen Daten verstehen sich als unverbindliche Richtwerte.

www.ebay.de

Och denna från Hong Kong:

Pneumatic Push In Fittings Connector for Air/Water Nylon Pipe Hose &Tube | eBay

Finden Sie Top-Angebote für Pneumatic Push In Fittings Connector for Air/Water Nylon Pipe Hose &Tube bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de



[PeterK]

Jag återmonterade den gamla kopplingen som nu är tät, hittade inte orsaken till läckaget.
Men nu är det tätt och jag är nöjd



[Bäckis1843]

Jag har alltid en tub av detta i verktygslådan och i bilen:
Fläns & gängtätning T2000 är en lösningsmedelsfri anaerob (härdar i frånvaro av syre) tätningsmassa som ger en snabb och läckagesäker tätning som ersätter lin, teflonband och konventionella packningar. T2000 är tixotrop (rinner ej) och kan således appliceras på vertikala ytor. T2000 används med fördel på gängor, rör, pluggar och flänsar.T 2000 är efter härdning demonterbar och är beständigt mot drivmedel, olja, kylmedel och lösningsmedel. Har en spaltfylnad på 0,3 m/m och används med fördel på gänger upp till 1".
Den tätar allt, från läckande packningar, avsaknade packningar, läckande slangkopplingar mm.
Började använda det för 15år sedan på kylinstallationer men har även använt det på bilar mm
