Elsystem Saknar ström till kyl och belysning vid ingång

[Snowman]

Hej alla kunniga på detta forum!

Mitt kylskåp är helt dött och saknar 12v matning. Likväl fungerar varken utebelysningen eller den vid ingången till bodelen.

Utebelysningen och ingångsbelysningen är kopplat så att de ska fungera även om bodelens 12v är frånslaget på panelen. Tänker att detta hänger ihop med att kylen saknar ström. Någon som vet om detta matas via EBL eller matas det från annat ställe?

Jag har kollat samtliga säkringar på EBL och 20A säkringen vid startbatteriet.

Jag har en Burstner 2011 med Dometic kylskåp och EBL99.

Tacksam för hjälp!
/Jörgen



[sandstroem]

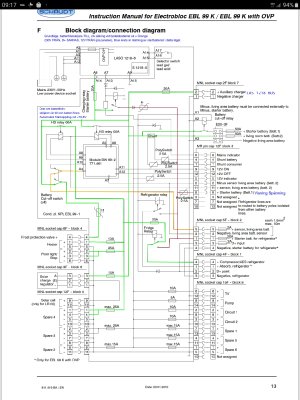

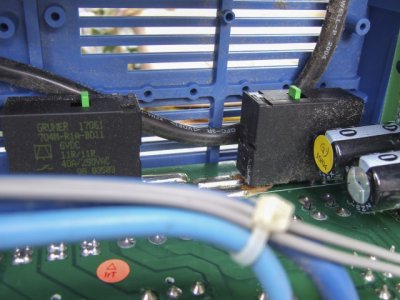

Hej, jag bifogar schemat för EBL99, den krets som är grönmarkerad är grundkretsen alltså den du saknar. Det kan bero på att reläet för denna kretsen inte slår till orsaken kan vara att den lilla 2A säkringen vid bodelsbatteriet är trasig. Dess uppgift är att tala om för EBL att det finns ett batteti monterat. Om den är orsaken så fungerar ingen av de relästyrda kretsarna. Om det endast är grundkretsen som saknas gissar jag på att reläet är felaktigt eller har "klistrat" många gånger kan man få liv i dessa reläer genom att motionera dem med hjälp av en skruvmejsel genom luftgallret, se bifogad bild. Du ska peta på de gröna knopparna.
Hälsningar
Peter



[Snowman]

Hej Peter,

STORT tack för ditt svar! Mycket pedagogisk och utförligt beskrivit. Det är precis detta som inträffat.

Jag har lite svårt att exakt säga vad felet var, som nu är löst. Men att felsöka i den sekvens som du beskriver från batteriet och framåt över kretsen gav resultat. Vad är Module BW99 på elschemat?

Tack för tips och tricks!
/Jörgen
