CTEK DUAL
- Startad av GTV6
- Startdatum
F
F.d. 14324
Guest
Sv: CTEK DUAL

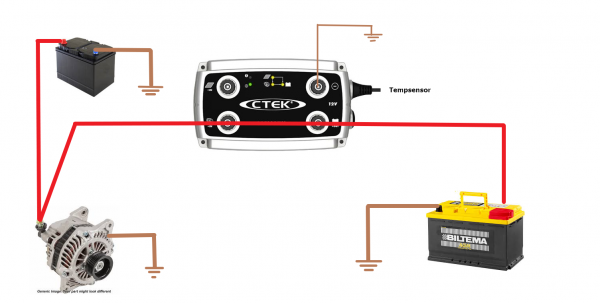

Här har jag försökt rita en enkel principbild på hur en Dual fungerar samt laddströmmens väg genom en Dual.

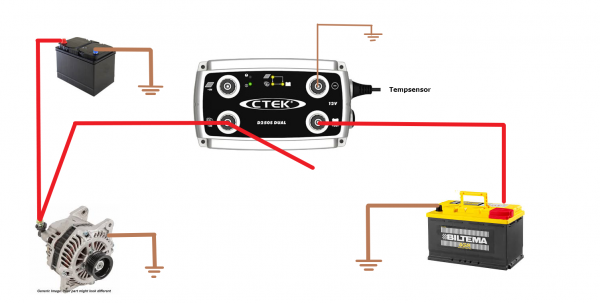

Första bilden visar en Dual när motorn inte är igång och således ingen laddning från bilens generator.
Då fungerar en Dual, mycket enkelt uttryckt, som en "Strömbrytare" som brytit strömmens väg genom Dualen.
Motorn har startat, bilens generator alstrar ström, nu släpper Dualen igenom laddström och den aktiveras när en viss spänning uppnåtts.
Det är alltså strömkabeln på plussidan som kopplats ihop i Dualen, kabeln på minussidan går inte genom Dualen och man använder alltså separat ledning, eller bilens chassi, för att leda laddströmmen på minussidan.
Den lilla kabeln på Dual som måste anslutas till minus arbetar alltså inte med själva laddströmmen som ska gå från bilens generator till bodelsbatteriet, den måste anslutas för att Dualen ska fungera och det är elektroniken i Dualen som kräver denna anslutning till minus.
Den kabeln behöver inte vara grov, jag har själv använt 1,5mm2 utan bekymmer.
Däremot bör man tänka till, om man som ctek skriver i sina manualer att man kan göra, använda minusanslutningen uppe till höger på Dual för en solpanels minusanslutning! Då bör kabeln mellan Dual och Chassi/Minus vara dimesionerad för att klara av strömmen från solpanelen och i det läget skulle min 1,5mm2 kabel bli underdimesionerad.
mvh jocke
Här har jag försökt rita en enkel principbild på hur en Dual fungerar samt laddströmmens väg genom en Dual.
Första bilden visar en Dual när motorn inte är igång och således ingen laddning från bilens generator.
Då fungerar en Dual, mycket enkelt uttryckt, som en "Strömbrytare" som brytit strömmens väg genom Dualen.
Motorn har startat, bilens generator alstrar ström, nu släpper Dualen igenom laddström och den aktiveras när en viss spänning uppnåtts.
Det är alltså strömkabeln på plussidan som kopplats ihop i Dualen, kabeln på minussidan går inte genom Dualen och man använder alltså separat ledning, eller bilens chassi, för att leda laddströmmen på minussidan.
Den lilla kabeln på Dual som måste anslutas till minus arbetar alltså inte med själva laddströmmen som ska gå från bilens generator till bodelsbatteriet, den måste anslutas för att Dualen ska fungera och det är elektroniken i Dualen som kräver denna anslutning till minus.
Den kabeln behöver inte vara grov, jag har själv använt 1,5mm2 utan bekymmer.
Däremot bör man tänka till, om man som ctek skriver i sina manualer att man kan göra, använda minusanslutningen uppe till höger på Dual för en solpanels minusanslutning! Då bör kabeln mellan Dual och Chassi/Minus vara dimesionerad för att klara av strömmen från solpanelen och i det läget skulle min 1,5mm2 kabel bli underdimesionerad.
mvh jocke
Senast redigerad av en moderator:
Sv: CTEK DUAL
Finnes mange Dual tråder her på forumet med ALLE fine svar og masse info.
Dual er i mine øyne Ladeforsterker.
Jeg har laget dette diagram slik jeg kobler.
Blir forskjellene indikert slik, Exide bly/syre 115Ah batt.
Med LiFePO4 og Dual har jeg klippet bort temp.sensor, dvs 14,4V er maks fra Dual. Den lader nå konstant 20A fra jeg starter motor til batteri er fulladet.
Finnes mange Dual tråder her på forumet med ALLE fine svar og masse info.
Dual er i mine øyne Ladeforsterker.
Jeg har laget dette diagram slik jeg kobler.
Blir forskjellene indikert slik, Exide bly/syre 115Ah batt.
Med LiFePO4 og Dual har jeg klippet bort temp.sensor, dvs 14,4V er maks fra Dual. Den lader nå konstant 20A fra jeg starter motor til batteri er fulladet.
Senast ändrad:
F
F.d. 58882
Guest
Sv: CTEK DUAL
Jag rätt digital i mina kunskaper inom elektronik och pga av det kan jag inte förstå hur man kan generera en högre spänning än den som kommer in utan en riktig jord, måste nog surfa lite eller prata med några kolleger om det för jag tycker det låter superkonstigt.
Jättefin bild!!
Jag rätt digital i mina kunskaper inom elektronik och pga av det kan jag inte förstå hur man kan generera en högre spänning än den som kommer in utan en riktig jord, måste nog surfa lite eller prata med några kolleger om det för jag tycker det låter superkonstigt.
Sv: CTEK DUAL
Relät måste väl vara väl kraftigt för ta hand om laddströmmen?
Vanliga reläer brukar ju bara vara dimensionerade till 30A
Eller ?
En fråga då.Finnes mange Dual tråder her på forumet med ALLE fine svar og masse info.
Dual er i mine øyne Ladeforsterker.
Jeg har laget dette diagram slik jeg kobler.
Blir forskjellene indikert slik, Exide bly/syre 115Ah batt.
Med LiFePO4 og Dual har jeg klippet bort temp.sensor, dvs 14,4V er maks fra Dual. Den lader nå konstant 20A fra jeg starter motor til batteri er fulladet.
Relät måste väl vara väl kraftigt för ta hand om laddströmmen?
Vanliga reläer brukar ju bara vara dimensionerade till 30A
Eller ?
Sv: CTEK DUAL
Hei AffeZell!
Bruker rele Biltema Art. 42-134. Ett 40A rele.
I forrige husbil fungerte det perfekt i ca 50000 km og da solgte jeg husbilen. I nåværende husbil har det fungert perfekt i ca 42000 km og gjør det fortsatt.
Hei AffeZell!
Bruker rele Biltema Art. 42-134. Ett 40A rele.
I forrige husbil fungerte det perfekt i ca 50000 km og da solgte jeg husbilen. I nåværende husbil har det fungert perfekt i ca 42000 km og gjør det fortsatt.
Sv: CTEK DUAL
Hur grov kabel har du mellan generatorn till reläet ?
Tror du att det också fungerar med biltemas AGM batterier ?
Ok intressant inkopplingHei AffeZell!
Bruker rele Biltema Art. 42-134. Ett 40A rele.
I forrige husbil fungerte det perfekt i ca 50000 km og da solgte jeg husbilen. I nåværende husbil har det fungert perfekt i ca 42000 km og gjør det fortsatt.
Hur grov kabel har du mellan generatorn till reläet ?
Tror du att det också fungerar med biltemas AGM batterier ?
Senast ändrad:
Sv: CTEK DUAL
INDUKTION! Nu vet jag inte hur Ctek Dual ser ut invändigt men att det handlar om att hacka upp en likström lagra energi i en drossel och med hjälp av dioder och kondensatorer återskapa en likspänning. Och då gäller:
Pin-förluster=Put,
alltså
UinxIin-förlust=UutxIut.
// Göte J
INDUKTION! Nu vet jag inte hur Ctek Dual ser ut invändigt men att det handlar om att hacka upp en likström lagra energi i en drossel och med hjälp av dioder och kondensatorer återskapa en likspänning. Och då gäller:
Pin-förluster=Put,
alltså
UinxIin-förlust=UutxIut.
// Göte J
Knut
FD HBK Medlem
Sv: CTEK DUAL
En prinsipskisse som jeg fant på wikipedia.
https://en.wikipedia.org/wiki/Buck–boost_converter
Et par av referansene nederst i artikkelen gir mye detaljer,som kan være nyttige for full forståelse for hvordan buck-boost fungerer.
En prinsipskisse som jeg fant på wikipedia.
https://en.wikipedia.org/wiki/Buck–boost_converter
Et par av referansene nederst i artikkelen gir mye detaljer,som kan være nyttige for full forståelse for hvordan buck-boost fungerer.
