Byte microswitch till blandare

Deblenh

HBK Medlem
Inlägg
292
Kommun
Linköping
HBK-Nr
25493
Medlemskap
2021

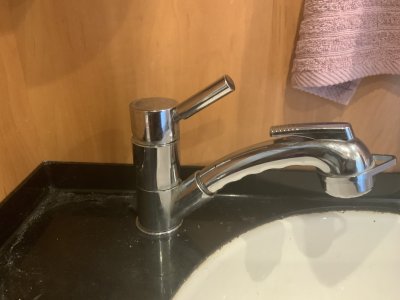

Första gången köksblandaren slutade fungera stod vi södra Tyskland och jag tillbringade några timmar med att komma åt blandaren under köksbänken. Jag insåg då att man lätt fixar det ovanifrån men fick lite provisoriskt ”tejpa ihop” kablarna. Det fungerade faktiskt ett helt år och under tiden hann jag köpa en ny microbrytare och låta lödkolven ingå i bilens vertygsförråd. På vår bil (Solifer/LMC 2013) har kranarna en mikrobrytare som styr tryckvattenpumpen. Kablarna från brytaren får utstå mycket rörelser och kan dessutom lätt hamna i kläm. En dålig konstruktion som förr eller senare slutar fungera. Eftersom frågan ibland dyker upp hos andra med samma problem tog jag några bilder som kanske är till hjälp. Med normal händighet fixas det på mindre än en timme.
Glöm inte stänga av 12V i bilen under tiden, annars går pumpen igång :)
Tryck in spärren för att lossa handtaget:
Dra bort handtaget:
Skruva loss den inre delen:
.. och dra bort den:
Här sitter den gamla brytaren med trasiga sladdar:
Ny brytare inköpt hos Conrad:
Inte helt nödvändigt men man kommer lättare åt genom att ta bort ringen (2 skruvar):
Nya switchen har både rytande och slutande funktion, klipp den blå så nära brytaren som möjligt.
Krympslang och löd ihop med kablarna som kommer underifrån:
Tryck ner kablarna så att så lite som möjligt ligger i kranen. Se till att de löper fritt:
Montera tillbaka ringen:
Skruva tillbaka inre delen:
Tryck på handtaget. Klart!
Kolla också kablarna under vasken. Om de hänger ner kan de behöva samlas ihop och fästas med buntband.
Hoppas detta kan vara till hjälp för någon!


JANKRO

HBK Medlem
Inlägg
4.175
Kommun
Norrköping
HBK-Nr
854
Medlemskap
2023
Hejsan, man kan väl dessutom påpeka som gjorts många gånger förr att beroende av modell och utförande m.m. och ofta tillsammans med dränkpumpar så används brytaren direkt som kontakt för att starta pumpen. Då är kablarna hela och även om man mäter på brytaren så kan allt verka ok. Men det är helt enkelt för mycket ström som går genom den lilla mickrobrytarens kontakter och de blir brända och glappar vid tillslag. I de fallen så är medicinen att sätta ett relä i närheten av pumpen och använda brytare och original sladdragning endast till styrning av reläet och dra en separat matning fram till reläet, och vidare till själva pumpen.
Hoppas att detta också kan vara till nytta och hjälp för någon.

M.v.h. JANKRO.


pihlsturefors

HBK Intresserad
Inlägg
2
Kommun
Linköping
Hej.
Vi har exakt samma fel på i vår Weinsberg. Det ät lite svårt att se Art.nr på förpackningen. Kan du delge Art.nr på switchen? alternativt, vad sökte du på på Conrad för att hitta rätt.
Tacksam för svar.
//Rikard


Deblenh

HBK Medlem
Inlägg
292
Kommun
Linköping
HBK-Nr
25493
Medlemskap
2021

Arne HBK 13

HBK Medlem
Inlägg
1.066
Kommun
Skövde
HBK-Nr
13
Medlemskap
2021
Hejsan, man kan väl dessutom påpeka som gjorts många gånger förr att beroende av modell och utförande m.m. och ofta tillsammans med dränkpumpar så används brytaren direkt som kontakt för att starta pumpen. Då är kablarna hela och även om man mäter på brytaren så kan allt verka ok. Men det är helt enkelt för mycket ström som går genom den lilla mickrobrytarens kontakter och de blir brända och glappar vid tillslag. I de fallen så är medicinen att sätta ett relä i närheten av pumpen och använda brytare och original sladdragning endast till styrning av reläet och dra en separat matning fram till reläet, och vidare till själva pumpen.
Hoppas att detta också kan vara till nytta och hjälp för någon.

M.v.h. JANKRO.

Gjorde som Jankro skriver och monterade in klenare kablar som löper fritt inne i kranen, har sedan dess inte haft något bekymmer.
Arne.


Lindbmic

HBK Intresserad
Inlägg
17
Kommun
Botkyrka
Första gången köksblandaren slutade fungera stod vi södra Tyskland och jag tillbringade några timmar med att komma åt blandaren under köksbänken. Jag insåg då att man lätt fixar det ovanifrån men fick lite provisoriskt ”tejpa ihop” kablarna. Det fungerade faktiskt ett helt år och under tiden hann jag köpa en ny microbrytare och låta lödkolven ingå i bilens vertygsförråd. På vår bil (Solifer/LMC 2013) har kranarna en mikrobrytare som styr tryckvattenpumpen. Kablarna från brytaren får utstå mycket rörelser och kan dessutom lätt hamna i kläm. En dålig konstruktion som förr eller senare slutar fungera. Eftersom frågan ibland dyker upp hos andra med samma problem tog jag några bilder som kanske är till hjälp. Med normal händighet fixas det på mindre än en timme.
Glöm inte stänga av 12V i bilen under tiden, annars går pumpen igång :)
Tryck in spärren för att lossa handtaget:
Visa bilaga 172985
Dra bort handtaget:
Visa bilaga 172986Ska det vara 24 volt switch
Skruva loss den inre delen:
Visa bilaga 172987
.. och dra bort den:
Visa bilaga 172988
Här sitter den gamla brytaren med trasiga sladdar:
Visa bilaga 172989
Ny brytare inköpt hos Conrad:
Visa bilaga 172990
Inte helt nödvändigt men man kommer lättare åt genom att ta bort ringen (2 skruvar):
Visa bilaga 172991
Nya switchen har både rytande och slutande funktion, klipp den blå så nära brytaren som möjligt.
Visa bilaga 172992
Krympslang och löd ihop med kablarna som kommer underifrån:
Visa bilaga 172993
Tryck ner kablarna så att så lite som möjligt ligger i kranen. Se till att de löper fritt:
Visa bilaga 172994
Montera tillbaka ringen:
Visa bilaga 172995
Skruva tillbaka inre delen:
Visa bilaga 172996
Tryck på handtaget. Klart!
Visa bilaga 172997
Kolla också kablarna under vasken. Om de hänger ner kan de behöva samlas ihop och fästas med buntband.
Hoppas detta kan vara till hjälp för någon!


Frank N

HBK Medlem
Inlägg
626
Kommun
Krokom
HBK-Nr
24176
Medlemskap
2022
Har en likadan kran som du Deblenh och samma fel uppstod på vår kran förra veckan. Ringde i går till verkstan och förklarade att mikrobrytaren var trasig. Blev rekommenderad att byta kran som kostar 1350 kronor på Kama. Jag tog mejsel, lödpenna och krymslang och skruvade bort enl dina anvisningar. Upptäckte att en kabel var av till brytaren. Lödde och värmde på en krymslang. Vips så fungerade kranen igen. Har beställt en ny brytare från Conrad för 150 kronor inkl frakt. Tack vare detta förnämliga inlägg så sparade jag 1200 kronor + arbete på verkstan. Stort tack ! Den nya brytaren får ligga som reserv.

Toppen
